Осветить и обогреть

Для развития промышленности в Кировском крае необходимо развитие электросетей — решил Совет народных комиссаров СССР. Выбор пал на территорию, где было обнаружено большое месторождение торфа; позднее здесь вырос город Кирово-Чепецк. В 1935 году начались изыскательные работы, расчистка территории и само строительство. Но дело не заладилось, работы дважды прекращали. Как писала тогда «Кировская правда», главными проблемами здесь были сами рабочие и плохие условия труда.

Что ещё было в истории создания? Много тяжелых дней труда, несколько очередей производства, когда не хватало заготовленного торфа — топили деревянными чурками, углём. Кто сейчас вспомнит, как рядом из грузового состава стали выгружать эвакуированное из-за войны оборудование для будущего завода КЧХК (нынешний ОАО «ГалоПолимер») — станки под открытом небом, автоматчики по периметру. Как пленные немцы копали 800-метровый канал от Вятки до береговой насосной станции ТЭЦ-3. Как ставили немецкий генератор AEG после войны…

А каково значение станции сейчас?
Прежде всего её задача — в любую погоду дать в дома жителей города горячую воду и отопление. ТЭЦ-3 — «естественный монополист», и потому на ней лежит большая ответственность. Вторая задача станции: снабжение города электричеством. Кроме нас его потребляют окрестные населённые пункты и даже Слободской.

Совершенно отдельно стоит поставка тепла, электричества и пара на химкомбинат. Среди энергетиков есть страшное выражение «сесть на ноль», означающее полную остановку станции. Учитывая последствия, к которым может привести отключение химкомбината — это недопустимо ни при каких обстоятельствах.

Поэтому все контуры станции имеют дублирование. В случае отказа основного оборудования для снабжения химкомбината в кратчайшие сроки введут пиковую водогрейную котельную. При отсутствии основного топлива (газа) начнут топить тем, что есть — мазутом или углём, запасы которых есть на ТЭЦ-3.

Как это работает?

ТЭЦ (теплоэлектроцентраль), основное её назначение — выработка тепловой энергии, а электрическая на данный момент вспомогательный продукт. Но перед экскурсией на территории станции, мы заглядываем в местную столовую с демократическими ценами и вкусными обедами, сюда же приходят не только работники ТЭЦ, но и близлежащих предприятий.
Но пора внутрь, миновав бдительную и дотошную службу безопасности станции.

Залог успешной работы станции — взаимодействие цехов и подразделений. К основным подразделениям Кировской ТЭЦ-3 относятся технологические цеха: топливоподачи, котлотурбинный и электроцех. Вспомогательные цеха — это химцех, а также цех технологической автоматики и измерений. По всем этим подразделениям мы прошли под руководством Наумова Александра Альбертовича, заместителя главного инженера станции.
Процесс получения тепла и электроэнергии сложен и происходит в несколько этапов.

Топливо
Топливо необходимо доставить на станцию и подготовить к сжиганию. Эти функции возложены на цех топливоподачи. Газ по газопроводу поступает на ГРП (газовый распределительный пункт), откуда подается в топку котлов. Газ — самый простой и экономичный вид топлива, он является на КТЭЦ-3 основным. На газу будет работать и строящаяся сейчас парогазовая установка.
Как твёрдое топливо до недавнего времени широко применялся фрезерный торф, но с февраля 2012 года его использование прекращено. А ещё используется каменный уголь, его подвозят железнодорожным транспортом и хранят на угольном складе. Качество топлива проверяется работниками химцеха в лаборатории топлива.
В совокупности все топливные объекты занимают значительную площадь на территориии станции.

Твёрдое топливо подается в котельное отделение по тракту топливоподачи — с помощью ленточных транспортеров поднимается на необходимую высоту. Оттуда ссыпается в бункера и поступает на мельницы, где измельчается до необходимого размера частиц. Потоком воздуха мелкие частицы поднимаются в топки котлов, где и происходит горение.
Мазут также используется на КТЭЦ-3 для розжига котлов и на пиковой водогрейной котельной. Хранится мазут в баках и, при необходимости, подаётся по системе трубопроводов. Для перекачки мазута существует насосная станция.

Вода и пар
Какой техпроцесс обойдётся без воды? Она используется как для охлаждения, так и для работы турбин (уже в виде пара), а также является конечным продуктом — теплоносителем для отопления и горячего водоснабжения.

Забор воды происходит из Вятки на береговой насосной станции. Но сырая вода для работы не годится, сначала нужно её подготовить. Она фильтруется от механических примесей: пены, песка, различного мусора. После — подвергается химической очистке и осветлению. Вода для котлов и для производства технологического пара химически обессаливается, из неё удаляются все примеси, и она приобретает свойства дистиллированной.

Отличительной особенностью Кирово-Чепецка является то, что как в сети горячего водоснабжения, так и в системе отопления используется вода питьевого качества.
За подготовку воды отвечает химцех, где лаборанты производят все необходимые анализы.

Процесс превращения воды в пар, а энергии пара в электричество — задача уже котлотурбинного цеха. Мы побеседовали с машинистом котлов Ардашевым Сергеем Юрьевичем.

На станции я работаю с 1995 года. Начинал с простого рабочего, работал слесарем, и вот уже пять лет — в должности машиниста котла. Профессия моя интересная — я управляю процессом горения котлов, обеспечиваю его бесперебойную и экономичную работу. Накопил большой опыт, поэтому могу по показаниям приборов, установленных на щите управления, заранее предвидеть отклонения в режиме. Это важно чтобы вовремя принять меры по его корректированию и предупреждению аварий.
Рабочее место машинистов котлов — небольшое помещение с телефоном и компьютером со специальной программой. С рабочего места открывается обзор на щиты управления механизмами котлов.

Как из воды и газа получается электричество?
Химобессоленая вода поступает в котлы, где нагревается до температуры около 500 градусов и давления 100 атмосфер. Пар из котлов поступает в общий коллектор, откуда распределяется на работающие турбины. Турбина, вращает ротор генератора, который и вырабатывает электроэнергию.

Электроэнергия
А она поступает потребителю. На КТЭЦ-3 пять генераторов. Три из них — блочные, электроэнергия с них поступает сразу в систему, два работают на сборные шины генераторного напряжения. С них питается оборудование станции, так называемые «собственные нужды».

Мы в турбинном зале, здесь стоит страшный гул — работает оборудование и генераторы. Тут же находятся и технологические щиты управления генераторами: приборы, ключи и кнопки управления, сигнальные лампы и табло. Выглядит непонятно, но машинисты турбин знают систему как свои пять пальцев и следят за работой оборудования и соблюдением режима.

Энергия от генераторов через распределительные устройства по воздушным и кабельным линиям поступает потребителям. Распределительные устройства 35 кВ и 110 кВ на КТЭЦ-3 — находятся под открытым небом (открытые). Генераторное распредустройство 6 кВ — находится в здании (закрытого типа), вход туда для посторонних запрещен, поэтому нам удалось сфотографировать только гибкие шины генератора.

По линиям 35 и 110 кВ происходит связь станции с энергосистемой Кировской области. Это означает, что излишки выработанной электроэнергии можно передать туда, где есть дефицит электроэнергии. В случае, если на станции проводится запланированное или аварийное отключение генераторов, от системы же может питаться и оборудование собственных нужд, и городские подстанции, и завод.

Как и любое другое, это оборудование нуждается в своевременном ремонте и обслуживании. Этим на станции занимаются ремонтные бригады — по графику они проводят осмотры, плановые ремонты, замену устаревшего оборудования на новое. Например, летом 2011 года были установлены 10 новых высоковольтных вакуумных выключателей.

Управление и координация
Производственный цикл до выдачи тепла и электричества сложен и не может существовать без соответствующей координации. Центр управления и контроля над техпроцессом находится в кабинете начальника смены станции и на главном щите управления (ГЩУ).

Юрий Александрович Соловьёв, старший начальник смены станции:
На Кировской ТЭЦ-3 я работаю с 2007 года, приехал сюда из Кирова. Общий стаж работы в энергетике — двадцать лет. По сути, начальник смены станции — главный человек, именно он руководит ведением режима работы станции, отвечает за выполнение диспетчерских графиков нагрузок: как по тепловой энергии, так и по электрической. Также начальник смены станции ведёт все оперативные переговоры и руководит оперативным персоналом.
Станция — сложный организм, он живёт и дышит, и следить за слаженностью всех систем этого организма, за их оптимальной и экономичной работой — наша основная обязанность. Главное в нашей работе: оперативность реагирования и его правильность. И, конечно, — ответственность. Нужно помнить, что ТЭЦ-3 в Чепецке единственная станция, и заменить нас некому.
Главный щит — это сердце станции, отсюда происходит управление всем электрооборудованием, здесь же контролируется режим работы по приборам и средствам телеметрии. Отсюда во все уголки станции тянутся цепи управления оборудованием.

Юрий Александрович провёл нас вдоль ряда панелей, на них — ключи управления, лампы, приборы. Подобные пункты управления раньше можно было посмотреть только на видео…
Рассказал, как по горящим красным и зелёным лампам определить, какое оборудование в работе, а какое — отключено. Показал и длинные ряды защитной аппаратуры — реле и блоки, сигнальные табло.

За работой всей этой многочисленной аппаратуры следит дежурная ГЩУ — Мотрюк Марина Евгеньевна.

Пришла на станцию я, честно говоря, ради получения места в детском саду — тогда тоже были с этим проблемы. В течение полугода проходила обучение, стажировку. Работа мне понравилась, и вот уже 26 лет я работаю в должности дежурной ГЩУ. Моя обязанность — следить за ведением режима по показаниям приборов, производить переключения оборудования. Например, с помощью небольшого ключа управления на панели ГЩУ можно включать и выключать двухметровый высоковольтный выключатель, установленный на улице. Главное в нашей работе — внимательность и ответственность за свои действия: необходимо четко выполнять указания и инструкции, держать в голове огромный объём информации. Иногда это бывает сложно, но всегда интересно.
В последние годы активно идет модернизация производства. Несколько лет назад была установлена новая система телеметрии, которая позволяет собрать воедино показания всех приборов и просматривать результаты в режиме реального времени на мониторе компьютера, не обходя большое количество панелей. При установке нового генератора была установлена новая защитная аппаратура, микропроцессорные блоки.
В этом и заключается прелесть нашей работы — мы не стоим на месте, все время развиваемся, вместе со станцией, ставшей нашим вторым домом.

Модернизация

Раз уж пошла речь о модернизации: на Кировской ТЭЦ-3 за последнее десятилетие реализуются несколько проектов. Это и замена морально-устаревших высоковольтных выключателей на более новые и современные, и установка нового генератора, и введение в работу автоматизированных систем контроля и управления.

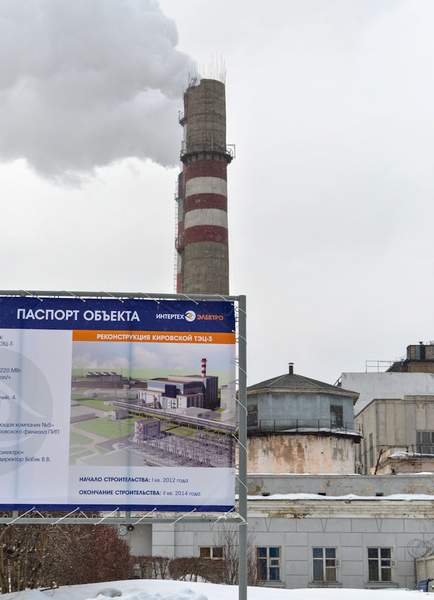

Самый масштабный проект — строящаяся ПГУ мощностью в 220 МВт. Александр Альбертович, наш экскурсовод, предложил нам увидеть стройку своими глазами. Осторожно пробираясь между техникой, мы подошли к строительной площадке. На площадке выкопан котлован, в нем рабочие ставят опалубку для опор, в которую заливается свежий бетон. Ещё недавно, 29 февраля, здесь был торжественно залит первый кубометр бетона, и теперь уже видны очертания фундамента. К маю фундамент должен быть закончен, и строители начнут возводить стены главного корпуса будущей ПГУ.

Техника меж тем не останавливается ни на минуту: подвозят всё новые партии бетона, утрамбовывают песок, расширяют котлован. Чтобы не мешать технике, мы отходим в сторону, и обнаруживаем сооружение почти двухметровой высоты из металлолома — гигантского комара в каске. «Это наш прораб» — смеются строители.

В этом году — юбилей

В ноябре 2012 года Кировская ТЭЦ-3 отпразднует свое 70-летие. За годы работы было много событий, как радостных, так и не очень. Но персонал станции всегда с честью выходил из любых затруднений. Это событие не останется без внимания: будет и праздничный концерт, и награждение отличившихся работников, и чествование ветеранов станции — многие из них проработали на станции по нескольку десятилетий, и их дети пошли по их стопам.
